引言

在问题解决、根本原因分析和流程改进中，因果图（也称为鱼骨图或石川图）是一种强大的可视化工具。它能够梳理特定问题的潜在原因，并将这些原因分类整理，从而识别关键驱动因素并优化解决方案。

阅读本文后，您将完全掌握如何在Excel中制作因果图，从构建鱼骨图框架到完善细节。然而，在Excel中手动创建因果图往往需要进行令人头疼的调整和其他挑战，这会拖慢分析进度。您会浪费宝贵时间与这些挫折抗争，从而阻碍问题解决的进程，而非专注于关键驱动因素。

为了实现更快、更直观的解决方案，AI工具PicDoc可将文本描述瞬间转化为精美的因果图。告别繁琐的格式调整，迎接高效的问题分析。让我们开始吧！

什么是因果图及其应用

无论是排查制造缺陷、减少客户投诉，还是优化工作流程低效问题，因果图都能通过将“效果（effects）”与潜在“原因（causes）”关联，为复杂问题带来清晰的解决方案。

因果图由日本质量控制专家石川馨（Kaoru Ishikawa）发明，因其结构而得名“鱼骨图”：中央“脊柱”代表问题（效果），分支“骨骼”代表潜在原因。它系统地将原因分类，便于追溯根本问题而非仅解决症状。

核心要素

创建有效鱼骨图的步骤：

• 团队成员应参与协作式头脑风暴会议。
• 鼓励参与者无条件地提出所有潜在原因，以确保全面探索所有想法。
• 完成图表后，团队成员可通过投票或影响&努力分析等技术对已识别原因进行优先级排序，从而聚焦于最关键的领域进行进一步调查和行动。

一个设计良好的因果图包括：

• 脊柱（效果）：位于中心的一条水平线，末端标有具体问题（如“第5批次产品缺陷”）的框或箭头。
• 主分支（类别）：从主干延伸的对角线，每个代表一个主要原因类别。常见类别遵循“6M”原则：人力（人员）、机械（设备）、方法（流程）、材料（输入）、测量（数据收集）和环境（条件）。
• 子分支（原因）：从主分支延伸出的较小线条，列出每个类别中的具体原因（例如，在“人力”类别下：“未经培训的操作员”、“疲劳”）。
• 标签：每个分支和子分支上的清晰文本，用于定义类别和原因，确保可读性。

应用

因果图在各行业中广泛应用：

• 制造业：识别产品缺陷的原因（例如，“油漆脱落”与“干燥室温度过低”或“喷嘴故障”相关）。
• 服务业：解决客户不满问题（例如，“交货延迟”可追溯至“交通延误”、“不准确的排班软件”）。
• 医疗行业：分析医疗错误（例如，“药物混淆”与“标签不清”、“员工沟通不畅”相关联）。
• 教育：解决学生成绩差距（例如，“低考试成绩”与“过时教材”、“不一致的教学方法”相关）。

通过可视化因果关系，团队可以优先解决问题、分配责任并防止问题再次发生。

分步指南：如何在 Excel 中制作因果图

Excel 凭借其对形状和文本（SmartArt）的灵活处理能力，能够构建一个功能齐全的因果图，但这需要对结构进行仔细规划。按照以下步骤操作，即可获得清晰专业的成果。

准备工作

• 明确结果：明确您正在分析的问题（例如“高客户流失率”）——这将作为鱼骨图的“头部”。
• 列出原因类别：确定主要类别（可从6M模型入手：人力、设备、方法、材料、测量数据、环境）。
• 绘制粗略框架：勾勒主分支和子分支的排列方式，以避免在数字创作过程中产生混淆。
• 确保Excel版本兼容性：使用Excel 2016或更高版本以获取完整的形状格式化工具。

步骤1：设置工作表

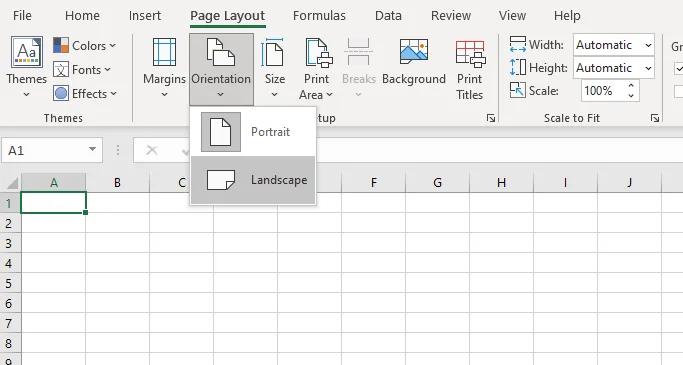

• 打开Excel并设置页面为横向布局以获得更多水平空间：转到页面布局—方向—横向。

• 调整边距以最大化绘图区域：点击页面布局—边距—窄。

步骤2：绘制鱼骨图的脊柱和“头部”

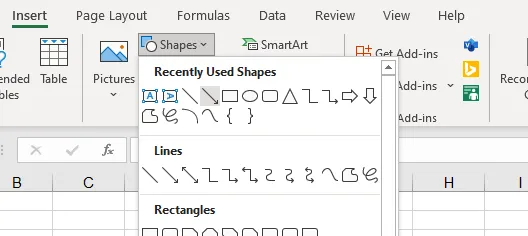

• 插入脊柱：选择插入—形状—箭头（直线水平箭头）。拖动绘制一条长水平线——这将是主脊柱。

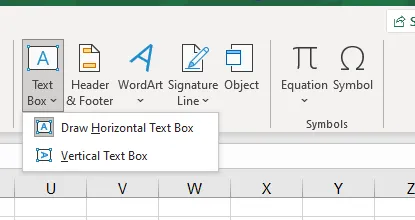

• 添加“头部”，表示效果：在脊柱右端插入文本框（插入—文本框）。输入问题（例如“高产品退货率”）并调整文本框大小以适配。将其定位使脊柱与文本框中心连接（如同鱼的“头部”）。

步骤3：添加主分支（原因类别）

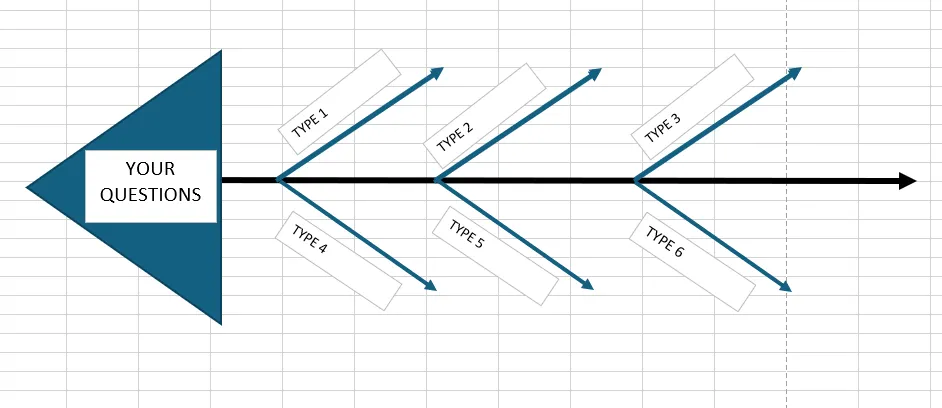

• 插入对角线：使用“插入—形状—线条”（或“箭头”以确保清晰）在主干上以45°角绘制对角线分支。这些是你的主分支。

提示：绘制时按住Shift键可锁定45°角度，确保对齐一致。

• 复制以保持一致性：选择一个主分支，按Ctrl+C然后Ctrl+V复制。调整位置使分支沿主干均匀分布（通常为3–6个主分支）。

不想一个个绘制图形线条、复制粘贴？点击这里，PicDoc帮你从文本内容一键生成因果图。

步骤4：添加子分支（具体原因）

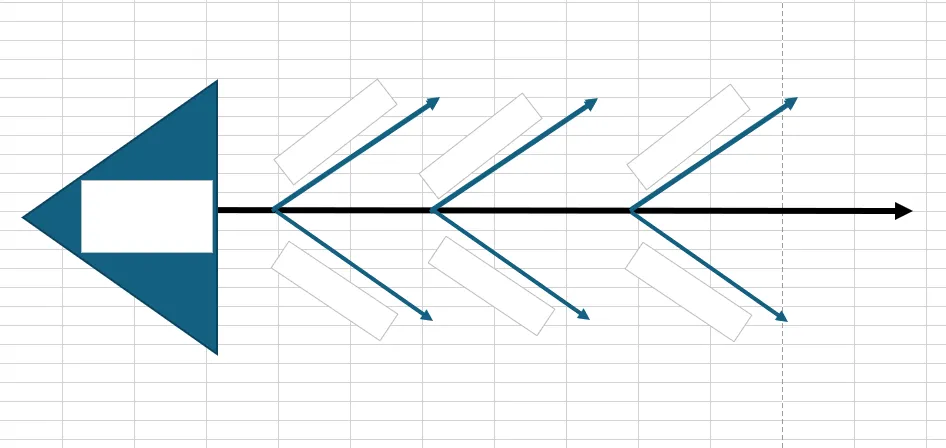

• 绘制较短线条：对于每个主分支，添加较短的对角线（子分支），角度为45°，从主分支向外延伸。这些代表具体原因。
• 精确对齐：选择所有分支，转到“形状格式”>“对齐”，选择“居中对齐”以确保相对于主干的垂直对称。使用“水平分布”以均匀间隔主分支。

步骤 5：标注所有元素

• 标注主分支：在每个主分支旁插入文本框，输入类别名称（例如“人力”、“机械”）。
• 标注子分支：在子分支上添加较小的文本框，列出具体原因（例如在“机械”下： “过热”、“校准过时”）。
• 格式化文本：使用“开始”选项卡调整字体大小（主标签为10–12pt，子标签为8–9pt），并加粗类别名称以突出显示。

步骤 6：优化格式并合并元素群组

提升易读性：

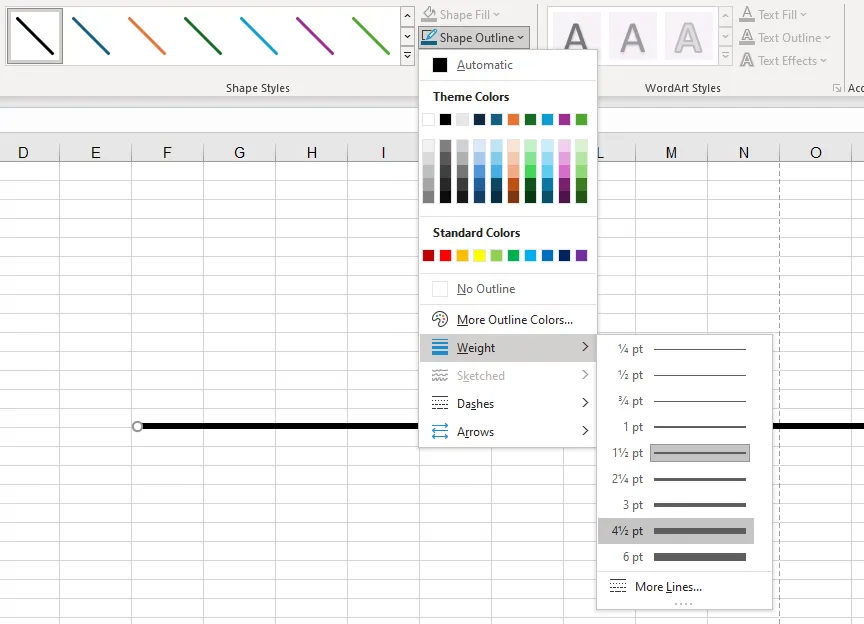

• 通过“形状格式”中的“形状轮廓”更改主干/分支颜色（例如，主干使用深蓝色，主分支使用对比色）。
• 调整线条粗细（主干为 2–3 磅，分支为 1–2 磅）以突出层次结构。

合并群组以确保稳定性：按住 Ctrl 键，选择所有形状和文本框，右键点击并选择“群组”。这可防止在移动图表时意外发生对齐错误。

步骤 7：保存和导出

• 保存为 Excel 文件：点击“文件”>“另存为”，选择 .xlsx 格式以保留可编辑性。
• 导出为图片：右键点击组合图，选择“另存为图片”，并选择高分辨率的 PNG 格式，适用于报告或演示文稿。

高效 AI 工具 PicDoc：简化因果图制作流程

告别 Excel 的繁琐操作。PicDoc 的 AI 技术可瞬间将文本描述转化为专业精美的因果图，加速分析进程。这消除了手动操作的困扰，使团队能够快速构建复杂的鱼骨图。即时可视化根本原因，促进更清晰的讨论，并更快识别关键问题。

虽然 Excel 适用于基本因果图，但它在处理复杂层次结构（例如 5 个以上主分支且每个分支有多个子原因）和精确对齐方面存在困难，浪费了本应用于分析的时间。AI 工具 PicDoc 通过将文本描述在几秒钟内转换为可直接使用的图表，消除了这些障碍。

PicDoc 为你提供以下优势

Excel 的手动流程需要数小时的调整；而PicDoc 通过以下方式自动化繁重工作：

• 文本驱动生成：用通俗语言描述问题及原因（例如：“效果：项目延期。主要原因：团队（人员不足、沟通不畅）；工具（过时软件）；流程（目标不明确）”），PicDoc 即可即时生成鱼骨图。
• 智能布局：AI 优化分支角度、间距和标签位置，避免杂乱，即使有 10 个以上的子原因。
• 实时编辑：点击即可修改标签、颜色或分支层次结构——无需取消分组或重新对齐形状。
• 多格式导出：下载为 PNG、PPT 或 PDF，无缝集成到报告、Excel表格或演示文稿中。

如何使用 PicDoc 制作因果图

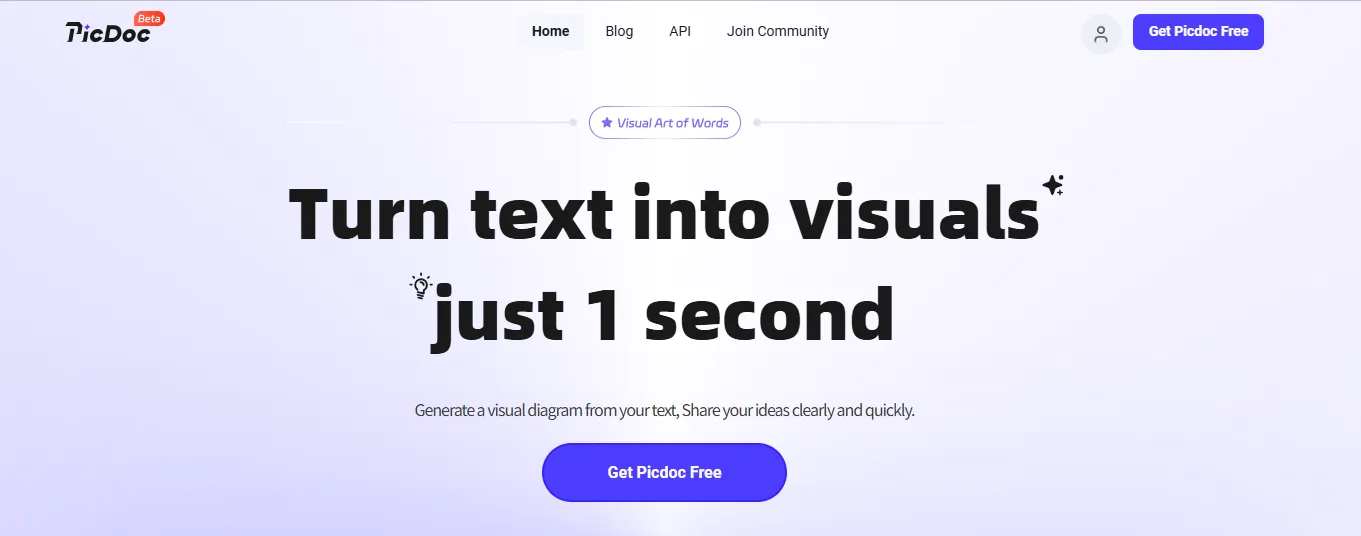

• 访问 PicDoc 官方网站。

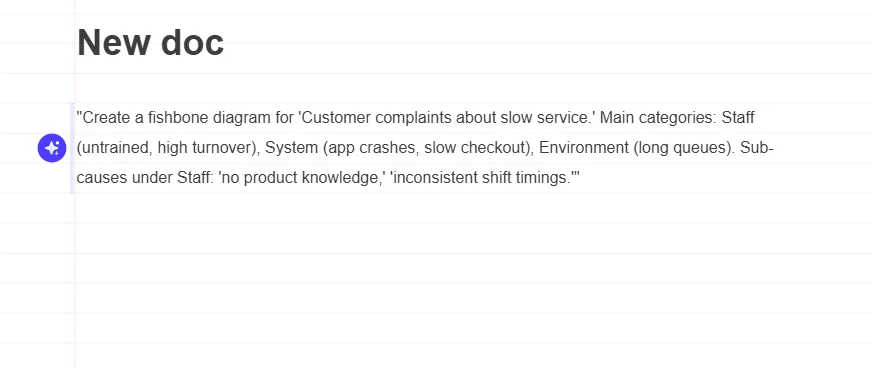

• 在页面中中输入文本，描述您的图表：

"创建一个关于'客户对服务速度慢的投诉'的鱼骨图。主要类别：员工（未经培训、高流动率）、系统（应用程序崩溃、结账速度慢）、环境（长队）。员工类别下的子原因：‘缺乏产品知识’、'班次时间不一致'。"

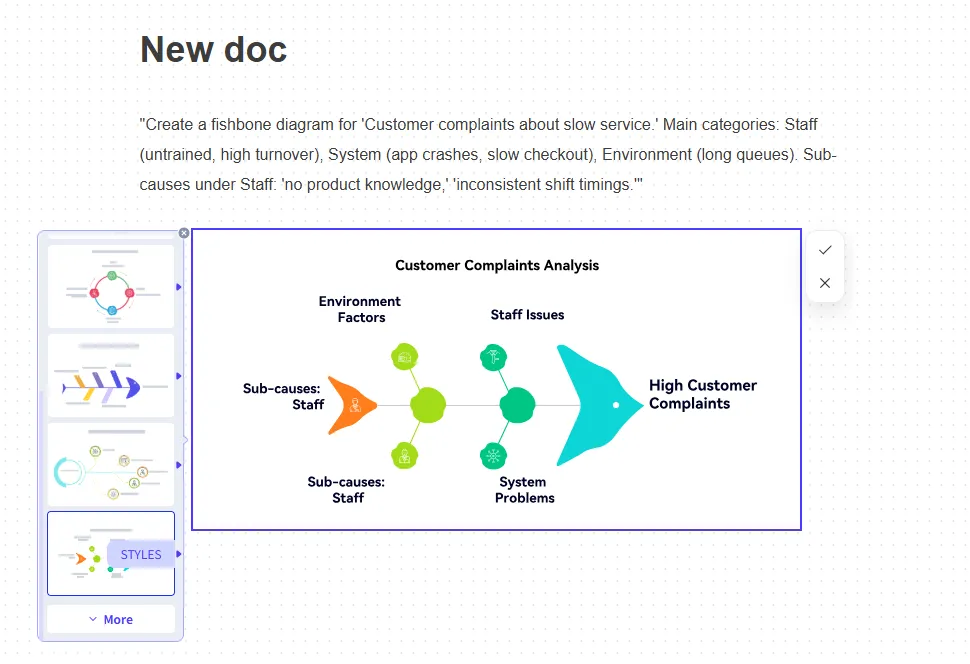

• 选择您希望AI生成因果图的文本，然后点击蓝色按钮——PicDoc将在几秒内生成结构化图表。

• 根据需要进行编辑（例如调整颜色、添加更多子原因），并以您首选的格式导出。

• 完成后，可导出为PNG、JPG、PPT或PDF格式，方便插入到Word文档、报告或演示文稿中。

您可免费下载PicDoc生成的图表，无需额外费用或订阅！

结语

在Excel中创建因果图对于简单场景是可行的，但需要耐心处理形状对齐、格式设置和层次结构管理，尤其是在处理具有多个原因的复杂问题时。虽然上述分步指南有助于应对这些挑战，但整个过程仍然耗时。

对于注重效率和清晰度的团队，PicDoc将因果图绘制从繁琐任务转变为快速直观的过程。通过利用 AI 自动化布局和结构，PicDoc 让您专注于分析原因而非格式化形状。PicDoc 的智能建议提升准确性，支持实时协作，最终有效推动解决方案并优化流程。

立即尝试PicDoc，简化根本原因分析，将问题描述转化为可操作的图表，只需几秒钟！
